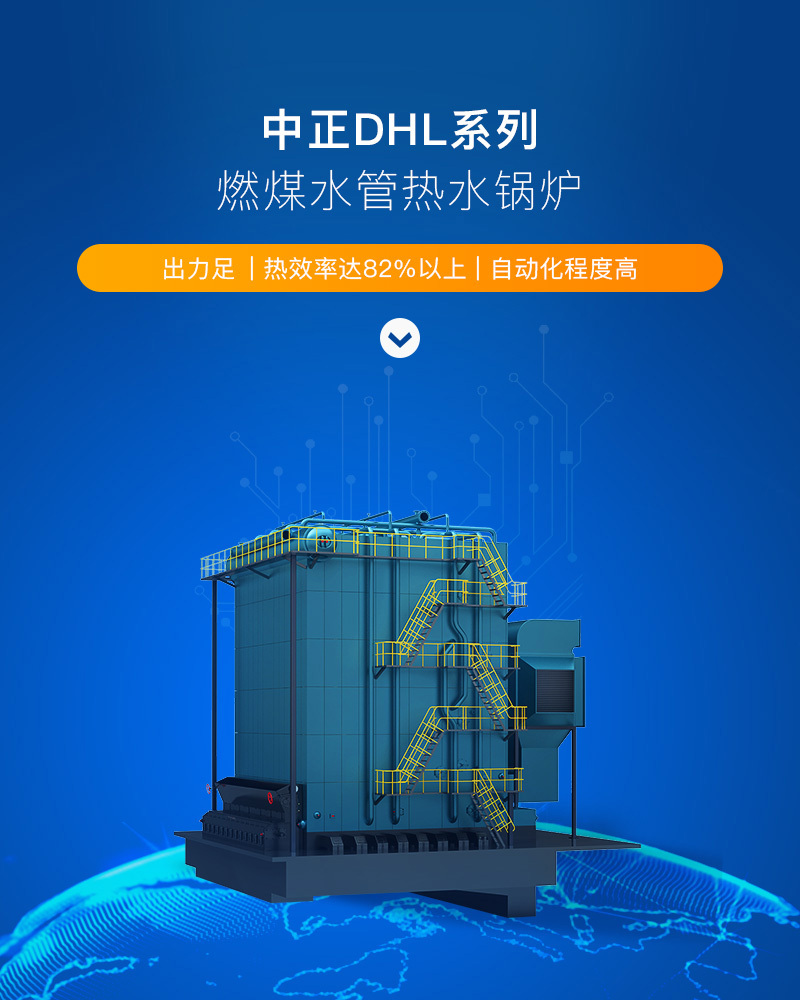

燃煤鍋爐

容量	29 - 140 MW
工作壓力	1.25 - 1.6 Mpa
工作溫度	150/130度，90/70度
適用燃料	煙煤、生物質
應用行業	供暖

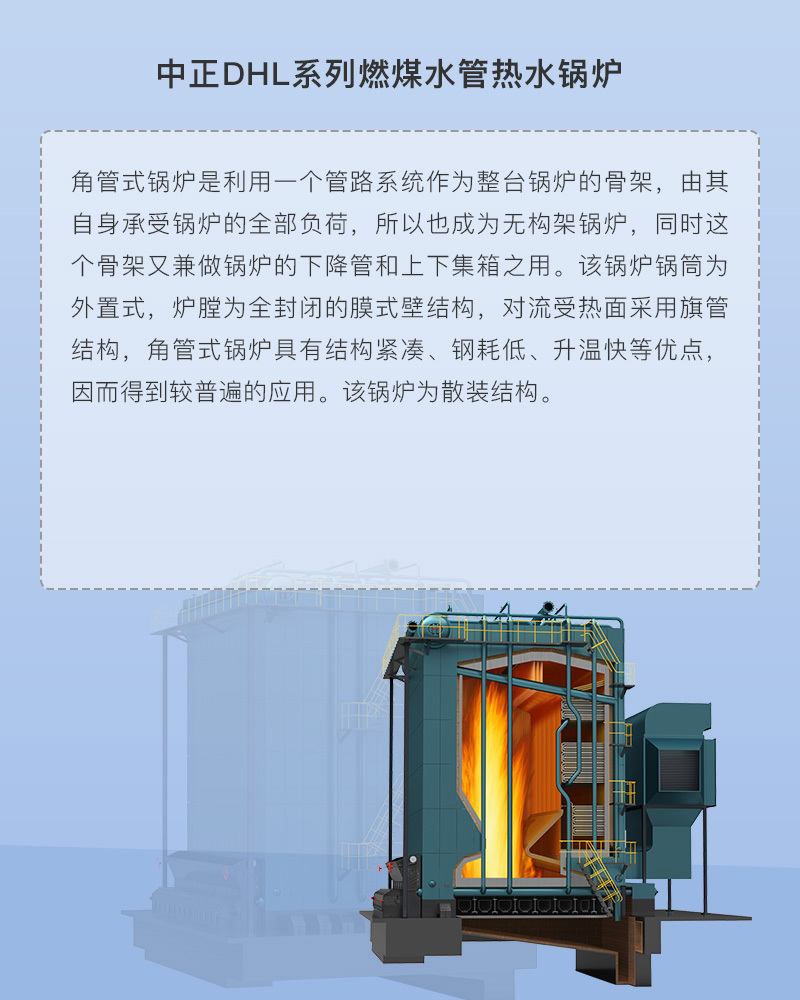

角管式鍋爐是利用一個管路系統作為整臺鍋爐的骨架，由其自身承受鍋爐的全部負荷，所以也成為無構架鍋爐，同時這個骨架又兼做鍋爐的下降管和上下集箱之用。該鍋爐鍋筒為外置式，爐膛為全封閉的膜式壁結構，對流受熱面采用旗管結構，角管式鍋爐具有結構緊湊、鋼耗低、升溫快等優點，因而得到較普遍的應用。該鍋爐為散裝結構。
技術優勢：

水循環安全：采用獨特的水循環結構，鍋筒不受熱，被加熱水單一方向流動，在停電時，水系統不汽化，水循環安全可靠。
結構抗震；角管式鍋爐采用無骨架結構，本體重量均由膜式水冷壁和下降管支撐，且所有膜式壁均焊成一體，抗震性好。
全密封結構；鍋爐本體四周均由膜式水冷壁拼焊而成，系鋼結構全密封，杜絕了漏風現象的發生。鍋爐上部可根據鐵路運輸界限尺寸分割。鍋爐尾部受熱面后的過量空氣系數僅小于1.2，不但降低了排煙熱損失，減少引風機電耗，而且大大減少了鍋爐房的環境污染。





鍋爐型號 Model			DHL29-1.25/130/70-AⅡ	DHL46-1.6/150/90-AⅡ	DHL58-1.6/150/90-AⅡ	DHL70-1.6/150/90-AⅡ
額定熱功率（MW） Rated thermal power			29	46	58	70
額定工作壓力（MPa） Rated working pressure			1.25	1.6	1.6	1.6
額定出口水溫度（℃） Rated output water temperature			130	150	150	150
額定進水口溫度（℃） Rated imported water temperature			70	90	90	90
受熱面積（㎡） Heating area	本體 Boiler Proper		915	1631	1983	2345
爐排面積（㎡） Effective area of great			35.7	58.5	71.6	90.0
適用燃料 Available Fuel		設計煤種 Designed coal	AⅡ	AⅡ	AⅡ	AⅡ
		應用基底位發熱值（KJ/KG） Low heating value	17700	17700	17700	17700
